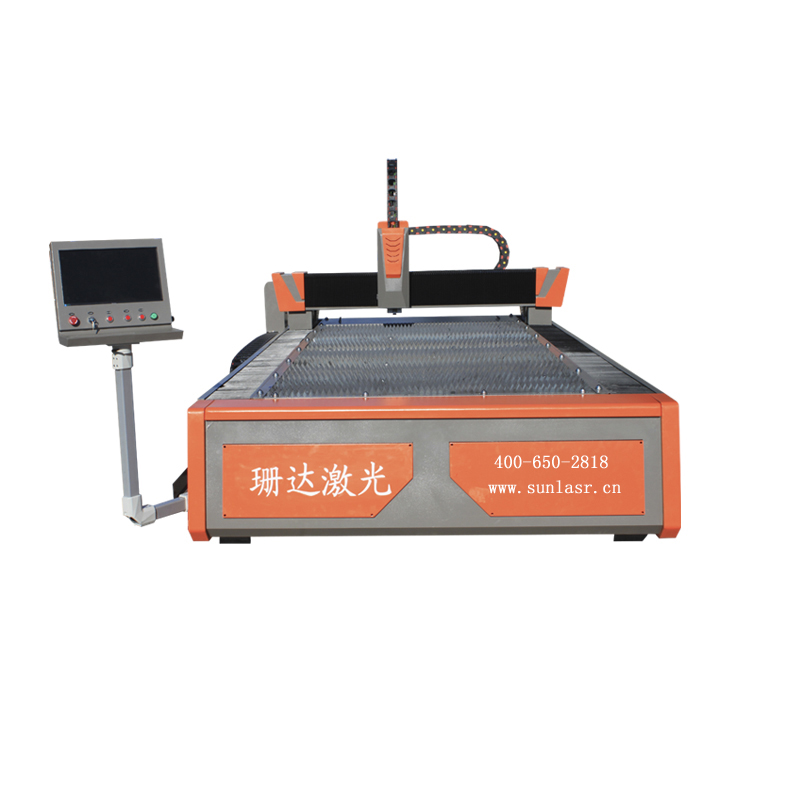

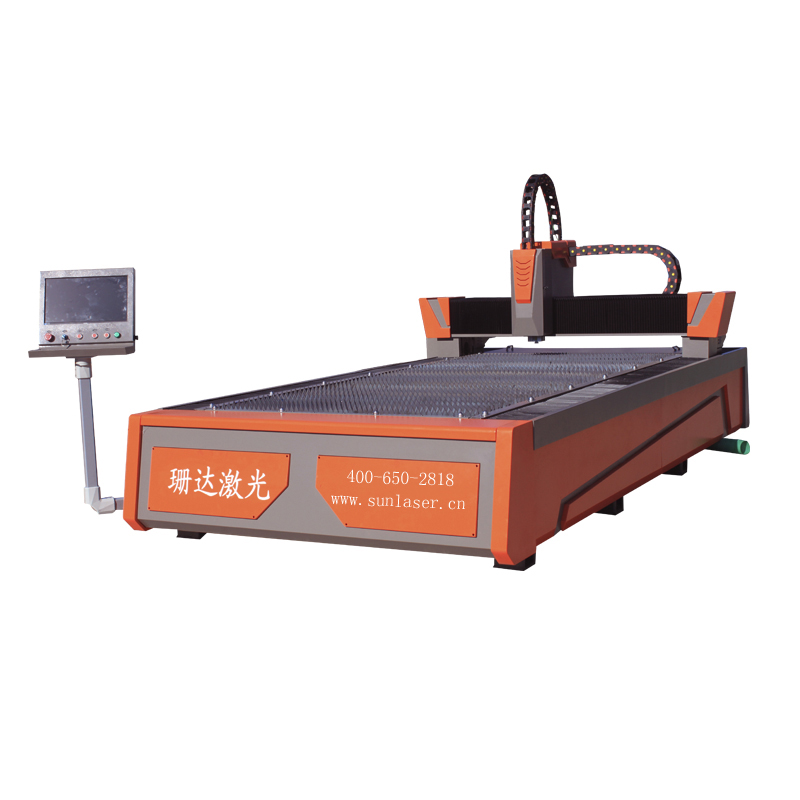

SD-3015FE/500W\750W\1000W光纖激光切割機(廣告機)

光纖系列激光切割機,采用具有 先進技術的光纖激光器,配備高精密齒輪齒條,進口高精度直線導軌等高效傳動機構,通過先進的進口數控系統,集合而成的精密數控光纖激光切割機,是集激光切 割、精密機械、數控技術等學科于一體的高新技術產品,主要用于碳鋼板、不銹鋼板、鋁合金等金屬材料的切割和成形,具有高速、高精度、高效率、高性價比等特 點,是金屬材料加工行業的首選切割機型。
◆優越的光束質量:聚焦光斑小,工作效率更高,加工質量更好;
◆較高的切割速度:是同等功率CO2激光切割機的2倍;
◆較高的穩定性:采用世界頂級的進口光纖激光器,性能穩定,關鍵部件使用壽命可達10萬小時;
◆較高的電光轉換率:光纖激光切割機比CO2激光切割機電光轉換率高3倍,節能環保;
◆較低的使用成本:整機耗電量?jī)H為同類CO2激光切割機的20-30%;
◆較低的維護成本:無激光器工作氣體;光纖傳輸,無需反射鏡片,可節約大量維護成本;
◆產品操作維護方便:光纖傳輸,無需調整光路;
◆超強的柔性導光效果:體積小巧,結構緊湊,易于柔性加工
適用材料:
主要用于切割碳鋼、硅鋼、不銹鋼、鋁合金、鈦合金、鍍鋅板等金屬薄板的快速切割。
行業應用:
應用于醫療微電子、眼鏡架、地鐵配件、汽車配件、機械零件、工藝品、五金工具、廣告等行業。

客戶服務熱線
400-650-2818
郵箱:shanda8888@126.com
傳真:010-87701234
個性定制 免費打樣
產品細節圖展示
打標樣品展示
產品介紹
  光纖系列激光切割機,采用具有先進技術的光纖激光器,配備高精密齒輪齒條,高精度直線導軌等高效傳動機構,通過先進的數控系統,集合而成的精密數控光纖激光切割機,是集激光切割、精密機械、數控技術等學科于一體的高新技術產品,主要用于碳鋼板、不銹鋼板、鋁合金等金屬材料的切割和成形,具有高速、高精度、高效率、高性價比等特點,是金屬材料加工行業的首選切割機型。


設備特點:
人性化的設計理念,實用的客戶體驗。
可靠的光路和超長壽命的激光器
整機集成化設計,節省空間
高速度、高效率、高質量的完美切割
完美的人機控制界面,穩定的傳動方式
應用范圍
標配參考信息:

序號 名稱 數量 原產地和制造商名稱
激光器
1 光纖激光器 1套 銳科
2 激光電源
3 精密冷水機組 1套 東露陽
外光路及切割頭
1 專用激光切割頭 1套 RayTools|Bt240
機床主機
1 機床床身,時效處理 1臺 自產
2 X、Y軸齒輪齒條 1套 YYC
3 導軌 1套 臺灣上銀
4 伺服電機及驅動器 3套  安川
5 減速機 3套  Apex
數控及軟件系統
1 數控系統(含控制軟件) 1套 柏楚控制系統
選配附件
1 交換工作臺 1套 自產 (選配)

技術參數
設備型號 SD-3015FE
激光器類型 光纖激光器
激光工作介質 光纖
激光波長 1070nm
額定輸出功率 500W  750W  1000W
光束質量 <0.373mrad
X軸行程 3000mm
Y軸行程 1500mm
Z軸行程 120mm
有效切割范圍 3000×1500mm
工作臺軸向定位精度 ≤±0.05mm/m
工作臺重復定位精度 ≤±0.03mm/m
最大空行速度 60m/min
支持圖形格式 DXF格式(支持CAD、CORELDRAW、AI)
電源額定參數 三相交流380V 50Hz
設備用電功率 13KW
